安徽萬邦特種電纜有限公司
軌道交通車輛用電纜產品
符合TJ/CL 254-2013鐵道客車用電線電纜技術條件(V1.0)
1低煙無鹵標準壁厚鐵道客車用電纜
1.1執行標準
本產品執行標準為TJ/CL 254-2013鐵道客車用電線電纜技術條件(V1.0)，適用于電力機車、高速列車、城市軌道交道車輛電能及控制信號的傳輸。
|
型號 |
額定電壓 |
芯數 |
規格 |
耐油 |
名稱 |
|
WDZ-DC-H-90 |
300/500V |
3*1.0mm2 |
MM(FM) |
低煙無鹵標準壁厚鐵道客車用電纜(多芯) |
|
|
WDZ-DC-ZP-H-90 |
2*1.0mm2 |
||||
|
WDZ-DC-H-90 |
0.6/1kV |
3*1.5mm2 |
MM(FM) |
||

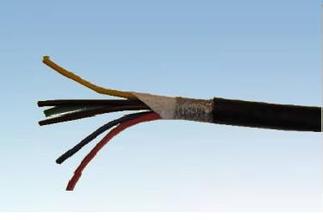

1.2產品結構圖：
1.3主要性能：
執行標準為TJ/CL 254-2013鐵道客車用電線電纜技術條件(V1.0)。
試驗方法：EN6
試驗條件：120℃、240h；
性能要求：絕緣或護套抗張強度變化率、斷裂伸長率變化率均不大于±30%。
|
|
試驗標準 |
性能要求 |
|
低煙 |
EN61034-2 |
透光率≥70% |
|
無鹵 |
TB/T1484.1-2010
EN60684-2 |
燃燒氣體PH≥4.3；電導率≤10μS/mm；鹵化氫含量≤0.5%；氟含量≤0.1% |
|
阻燃 |
TB/T1484.1-2010
EN50305 |
通過單根垂直燃燒試驗及成束燃燒試驗 |
試驗方法：TB/T1484.1-2010、EN50305；
性能要求：低溫狀態下通過低溫卷繞或低溫拉伸、低溫沖擊試驗。
試驗方法：EN6
(1) 耐IRM902礦物油，100℃/浸油72h ；
(2) 耐IRM903燃料油，70℃/浸油168 h，；
性能要求：絕緣或護套機械物理性能
抗張強度變化率不大于±30%；斷裂伸長率變化率不大于±40%。
試驗方法：TB/T1484.1-2010
——酸性種類1 N－草酸溶液；
——堿性種類1 N－氫氧化鈉溶液；
——溫度 （23±2）℃；
——時間 168 小時。
性能要求：抗拉強度變化不大于±30%，斷裂伸長率不小于100%。
1.4結構尺寸
|
WDZ-DC-H-90 300/500V 低煙無鹵標準壁厚鐵道客車用電纜(多芯非屏蔽) |
|||||||
|
標稱
截面 |
導體直徑
(參考值) |
絕緣平均厚度 |
護套平均厚度 |
電纜外徑 |
20℃下導體電阻 |
20℃下
絕緣電阻 |
|
|
最小 |
最小 |
最小 |
最大 |
最大 |
最小 |
||
|
mm2 |
mm |
mm |
mm |
mm |
mm |
Ω/km |
MΩ.km |
|
3×1 |
1.25 |
0.6 |
1.4 |
7.8 |
8.6 |
20 |
70 |
|
WDZ-DC-ZP-H-90 300/500V 低煙無鹵標準壁厚鐵道客車用電纜(多芯屏蔽) |
||||||||
|
標稱
截面 |
導體直徑
(參考值) |
絕緣平均厚度 |
屏蔽線直徑 |
護套平均厚度 |
電纜外徑 |
20℃下導體電阻 |
20℃下
絕緣電阻 |
|
|
最小 |
最大 |
最小 |
最小 |
最大 |
最大 |
最小 |
||
|
mm2 |
mm |
mm |
mm |
mm |
mm |
mm |
Ω/km |
MΩ.km |
|
2×1 |
1.25 |
0.6 |
0.16 |
1.4 |
8.1 |
8.9 |
20 |
70 |
|
WDZ-DC-H-90 0.6/1kV 低煙無鹵標準壁厚鐵道客車用電纜(多芯非屏蔽) |
|||||||
|
標稱
截面 |
導體直徑
(參考值) |
絕緣平
均厚度 |
護套平
均厚度 |
電纜外徑 |
20℃下
導體電阻 |
20℃下
絕緣電阻 |
|
|
最小 |
最小 |
最小 |
最大 |
最大 |
最小 |
||
|
mm2 |
mm |
mm |
mm |
mm |
mm |
Ω.km |
MΩ.km |
|
3×1.5 |
1.5 |
0.8 |
1.4 |
9.2 |
10.0 |
13.7 |
75 |
